Moduły GUI do anlalizatora obrazu Pandore - Łączenie segmentów

Pełny kod źródłowy

Korzystając wyłącznie z algorytmu działów wodnych podczas segmentacji obrazu trudno uzyskać zadowalające efekty. Algorytm ten zależy nie tylko od ilości i położenia punktów startowych, ale również od obrazu wskazującego krawędzie. Jak można było przeczytać (i zobaczyć) w poprzednim wpisie, często dla obrazów o zróżnicowanym tle i niejednorodnych obiektach ilość segmentów jest znacznie wyższa od tej, którą byśmy sami wskazali. Warto zdawać sobie sprawę, że wskazane problemy w podobnym stopniu dotyczą wszystkich algorytmów segmentacji. Dlatego, aby poprawić jakość wyników celowe może się okazać wprowadzenie kolejnego etapu przetwarzania obrazu. Najczęściej stosuje się różnego rodzaju metody łączenia segmentów, tak aby ich wielkość lepiej odpowiadała wielkości rzeczywistych obiektów. Na szczęście analizator obrazu Pandore posiada zestaw popularnych operatorów służących do tego celu. Jednak są to operatory bez graficznego interfejsu użytkownika, przez co ich stosowanie może być kłopotliwe zarówno dla nowego użytkownika, który musi nauczyć się składni poszczególnych poleceń, jak również dla bardziej doświadczonego użytkownika, których od razu chce zobaczyć efekty ich działania po zmianie odpowiednich parametrów. Dlatego, podobnie jak w przypadku działów wodnych, przygotowałem graficzny interfejs, który ma ułatwiać korzystanie z operatorów łączenia segmentów dostępnych w Pandore. Jego pełny kod źródłowy na licencji BSD został umieszczony w publicznym repozytorium na GitHub.

Interfejs użytkownika

Okienko programu podobnie jak w przypadku modułu działów wodnych zostało podzielone na dwie części: panel opcji i ramkę wyświetlającą obrazy wejściowe lub wyniki działania wybranego algorytmu. Obrazy wejściowe mogą zostać otwarte za pomocą menu [File]. Mamy tutaj do wyboru następujące opcje:

• [Open oryginal image] - otwarcie oryginalnego obrazka, który służy jedynie do prezentacji wyników,
• [Open image for computation] - otwarcie obrazka, na podstawie którego będą wykonywane obliczenia spójności sąsiednich regionów; obraz ten warto wcześniej przygotować (można np. usunąć szum),
• [Open prelabeled image] - poindeksowany obraz segmentów przygotowany za pomocą algorytmu działów wodnych lub innego algorytmu segmentacji.

Każdy z obrazów wejściowych jest wyświetlany automatycznie po otwarciu. Można je oczywiście w każdym momencie obejrzeć korzystając z ramki [Display] na panelu opcji. Poza wyświetleniem obrazów wejściowych w oryginalnej formie (3 pierwsze obrazki na rysunku poniżej), dodano jeszcze trzy opcje prezentujące w sposób graficzny wyniki łączenia segmentów (3 kolejne obrazki na rysunku poniżej):

• [Color labeled image] - dla każdego segmentu zostaje przypisany losowy kolor; jeśli wybrane kolory nie są najlepiej dobrane można losować do skutku,
• [Image with transparen labels] - kolorowe segmenty nanoszone są na obraz wejściowy; użytkownik ma możliwość zmiany ich przezroczystości,
• [Image with border of labels] - na obrazie oryginalnym zaznaczane są kontury segmentów; istnieje możliwość określenia koloru.

Możliwości

W chwili obecnej program zawiera prawie wszystkie operatory łączenia segmentów dostępne w Pandore. Nie ma na razie operatora pmumfordshahmerging, który ma inną strukturę parametrów wywołania w porównaniu do pozostałych operatorów. Listę dostępnych w programie operatorów można zobaczyć na rysunku poniżej. Są to odpowiednio:pcontrastmerging, pentropymerging, pmeanmerging, puniformitymerging, pvariancemerging, pboundarymerging, phistomerging (wymieniam ponownie dodając odnośniki do oficjalnej dokumentacji).

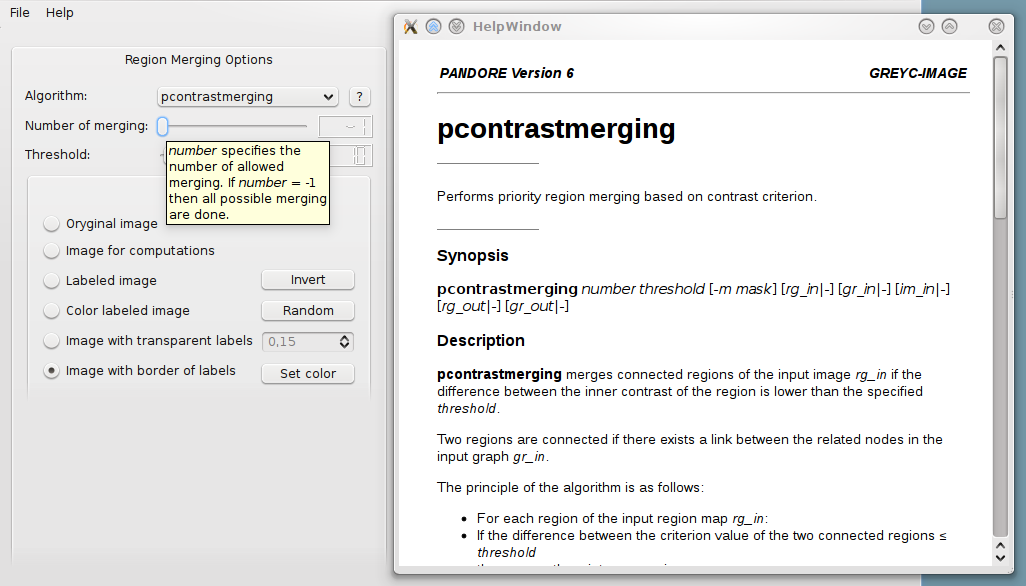

Wybór określonego algorytmu powoduje jego automatyczne uruchomienie, a co zatem idzie wyświetlenie wyników jego działania. Dla każdego algorytmu dostępny jest opis jego działania (przycisk [?]) pochodzący z oficjalnej dokumentacji Pandore (pomoc jest on-line, dlatego do jej działania wymagane jest aktywne połączenie z Internetem). Dostępne są również podpowiedzi na suwakach opcji [Number of merging] i [Threshold].

Opisany interfejs działa w trybie pełnej interakcji. Zmiana algorytmu lub jego parametrów skutkuje natychmiastowym wyświetleniem wyników. Na szybkich komputerach sprawdza się to bardzo dobrze. Na starszych maszynach czas oczekiwania może być zauważalny.

Sposób działania opisanego programu można prześledzić na dołączonym filmie video.

Oglądaj film w rozdzielczości HD na pełnym ekranie.

Moduły GUI do anlalizatora obrazu Pandore - Działy wodne

Pełny kod źródłowy

Analizatora obrazu Pandore używam już od dłuższego czasu. Pomimo tego, że do większości zadań pisanie skryptów w konsoli jak najbardziej mi odpowiada, to czasami brakuje mi okienkowego interfejsu użytkownika, który mógłby przyspieszyć poszukiwanie optymalnych parametrów, dla poszczególnych operatorów. Częściowo w takich sytuacjach można posłużyć się interfejsem Ariane, o którym pisałem jakiś czas temu. Niestety każdorazowa edycja parametrów zapisanych w bloczkach i późniejsze wyświetlenie wyniku wymagają kilku kliknięć, a to wcale nie przyśpiesza pracy. Dlatego postanowiłem napisać własne (mini) programy, aby jeszcze bardziej usprawnić interakcję z użytkownikiem. Korzystając z biblioteki Qt, przygotowałem dwie aplikacje (możliwe, że pojawi się więcej), które bardziej szczegółowo opiszę w tym i następnym wpisie. Pełny kod źródłowy na licencji BSD został umieszczony w publicznym tepozytorium na GitHub.

Pierwsza aplikacja (używam też nazwy moduł GUI) została poświęcona algorytmowi Działów wodnych. Jej celem jest nie tylko uruchomienie tego algorytmu, ale również odpowiednie przygotowanie danych wejściowych. Dla niewtajemniczonych przypomnę, że algorytm ten umożliwia segmentację obrazu - rozbicie na obszary, które powinny odpowiadać rzeczywistym obiektom. Jego działanie zależy od właściwego przygotowanie obrazów wejściowych. Jednym z nich powinien być obraz wskazujący punkty (lub obszary) startowe, od których rozpoczyna się proces tzw. zalewania. Drugi obraz określa obszar i kierunek, w którym to zalewanie następuje (więcej na ten temat poniżej).

Interfejs użytkownika

Okienko programu zostało podzielone na dwie części - lewa zawiera panel opcji, natomiast prawa podgląd obrazów wejściowych lub wyniki segmentacji. Obraz po wczytaniu (menu [File] → [Open oryginal image]) można poddać operacji negatywu [Invert] lub rozmyciu [Blur]. Ta druga operacja jest szczególnie zalecana ponieważ usuwa nadmiar szumu z obrazu, a tym samym zmniejsza ilość wynikowych segmentów. Następna opcja na panelu [Show] pozwala obejrzeć obraz, na podstawie którego wyliczany jest obszar zalewania (opcja [Image for computations]). Obraz ten można przygotować na dwa sposoby (panel [Set image for computations]):

• Obraz gradientowy [Gradient image] - wskazuje na granice obiektów,
• Mapa odległości [Distance map] - określa odległość od wcześniej obliczonych obiektów z wykorzystaniem opcji [Binary image] na panelu [Set initial image].

Punkty startowe [Show] → [Initial image] dla algorytmu działów wodnych można wyznaczyć na kilka sposobów (panel [Set initial image]):

• Lokalne minima [Local minimum point] - punkty, których wszystkie sąsiednie punkty mają wyższe wartości,
• Obraz binarny [Binary image] - każdy obiekt jasny (biały) będzie podstawą do zbudowania osobnego segmentu,
• Ręczne zaznaczenie obszarów startowych [Marker].

A teraz krótko, co jest pod maską aplikacji, czyli jakie operatory Pandore są używane:

• pgaussianfiltering - rozmycie obrazu filtrem Gaussa,
• pbinarization - binaryzacja obrazu,
• psobel - jeden z operatorów gradientu,
• pdistance - mapa odległości,
• plocalminima - wyliczanie lokalnych minimów,
• pwatershed - algorytm działów wodnych.


Możlwości

Poniżej zostaną wskazane przykładowe sposoby wykorzystania aplikacji. Nie każda kombinacja omówionych powyżej opcji ma sens, dlatego posłużę się dwoma różnymi obrazami - obrazem naturalnym przedstawiającym chłopca w kapeluszu (przykład 1 i 2) i obrazem pokazującym kilka podobnych elementów (przykład 3, 4 i 5).

1. Automatyczna segmentacja obiektów.

• obraz do obliczeń: [Gradient image]
• punkty startowe: [Local minima point]

Komentarz: Pomimo rozmycia obrazu filtrem Gaussa o wartości sigma = 1,1 otrzymano znaczne rozdrobnienie segmentów. Dalsze zwiększanie tej wartości skutkowało powstawaniem błędnych obiektów, które zawierały fragmenty dwóch obiektów.

2. Manualna segmentacja obiektów.

• obraz do obliczeń: [Gradient image]

• punkty startowe: [Marker]


Komentarz: Zastosowanie obrazu gradientowego i manualnie wskazywanych znaczników (markerów) pozwala na poprawną segmentację obiektów.

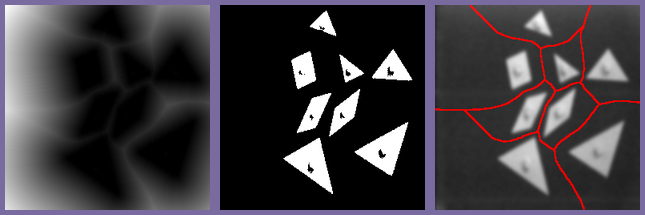

3. Wyznaczenie strefy wpływu poszczególnych obiektów.

• obraz do obliczeń: [Distance map]

• punkty startowe: [Binary image]


Komentarz: Algorytm działów wodnych może służyć do wyznaczenia tzw. strefy wpływu poszczególnych obiektów. W tym celu należy wykonać binaryzację obrazu (tutaj wartość progowa wynosiła 100) i policzyć mapę odległości.

4. Automatyczna segmentacja obiektów.

• obraz do obliczeń: [Gradient image]

• punkty startowe: [Binary image]


Komentarz: Korzystając z wcześniej przygotowanego obrazu binarnego i obrazu gradientowego można wyznaczyć granice obiektów. Niestety został pominięty jeden element na obrazie. Powodem tego jest brak punktu startowego wskazującego tło. Można to oczywiści rozwiązać w podejściu automatycznym, jednak aplikacja nie ma na razie takiej opcji. Jak to zrobić za pomocą Pandore, opiszę niebawem.

5. Manualna segmentacja obiektów.

• obraz do obliczeń: [Gradient image]

• punkty startowe: [Marker]


Komentarz: Wskazany powyżej problem można oczywiście rozwiązać poprzez manualne zaznaczenie wszystkich obiektów i tła.

Aby prześledzić sposób obsługi programu zachęcam do obejrzenia krótkiego filmu. Zostały na nim jeszcze raz pokazane wszystkie opisane przed chwilą przypadki użycia, co powinno jeszcze lepiej przybliżyć czytelnikowi możliwości jego działania.

Oglądaj film w rozdzielczości HD na pełnym ekranie.
